В этой статье мы рассмотрим основные параметры различных типов вагонов, таких как крытые вагоны, полувагоны, платформы и цистерны. Особое внимание уделяется таким характеристикам, как объем железнодорожного вагона, вес вагона грузового, тара вагона и грузоподъемность полувагона. Эти параметры имеют важное значение при выборе вагонов для транспортировки различных видов грузов.

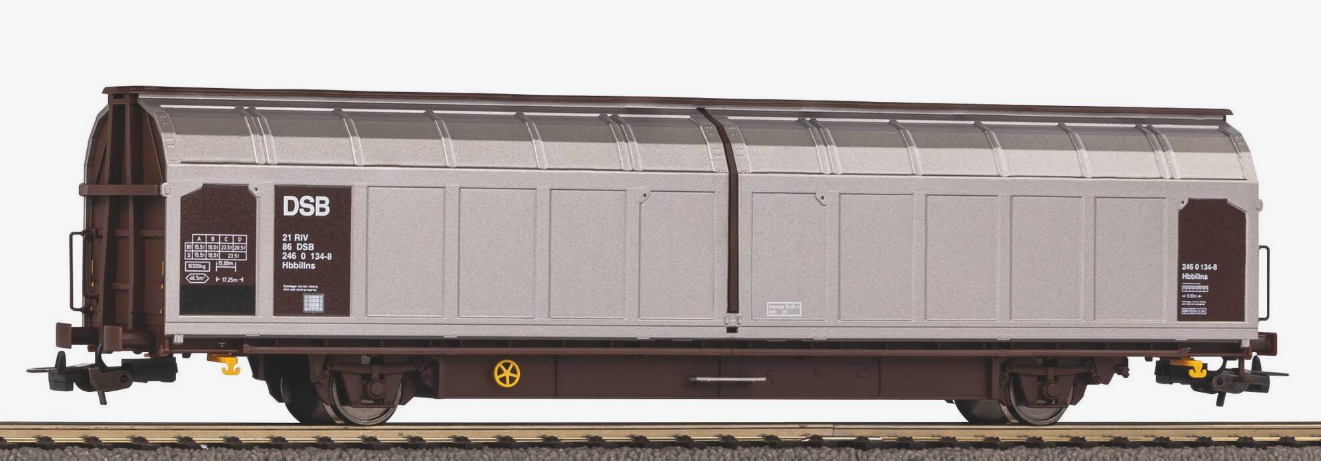

Крытые вагоны
Крытые вагоны используются для перевозки товаров, требующих защиты от внешних факторов. Объем вагона в кубах может варьироваться в зависимости от модели, что позволяет выбрать оптимальный вариант для конкретных грузов. Например, крытые вагоны модели 11-066 имеют объем 120 м³ и грузоподъемность 66 тонн. Вес вагона грузового типа также зависит от модели, и масса тары вагона может составлять 23 тонны. Эти параметры важны для расчета общей грузоподъемности и вместимости вагонов.
| Тип вагона | Грузоподъемность (т) | Масса тары (т) | Объем кузова (м³) | Длина вагона (м) | Ширина вагона (м) | Высота вагона (м) | Количество осей | Назначение |
|---|---|---|---|---|---|---|---|---|
| 4-осный крытый вагон (модель 11-066) | 66 | 23 | 120 | 14.02 | 3.2 | 4.5 | 4 | Груз общего назначения |
| 4-осный цельнометаллический вагон | 68 | 22.88 | 120 | 13.94 | 3.18 | 4.38 | 4 | Груз общего назначения |
| 4-осный цельнометаллический вагон с уширенными дверными проемами (модель 11-217) | 68 | 24 | 120 | 13.94 | 3.18 | 4.38 | 4 | Груз общего назначения |
| 4-осный крытый вагон (модель 11-274) | 50 | 35 | 120 | 13.80 | 3.14 | 4.25 | 4 | Легкий и объемный груз |
| 4-осный крытый вагон с переходной площадкой и уширенными дверными проемами (модель 11-264) | 68 | 25 | 81 (114 с учетом крыши) | 14.20 | 3.2 | 4.5 | 4 | Крупногабаритные грузы |
| 4-осный крытый двухъярусный вагон для скота (модели 11-240 и 11-245) | 22 | 25.4 | — | 14.50 | 3.25 | 4.55 | 4 | Перевозка скота |
| 4-осный цельнометаллический вагон для автомобилей | 42 | 42 | — | 12.50 | 3.1 | 4.3 | 4 | Перевозка автомобилей |
| 4-осный крытый вагон-хоппер для цемента (модель 11-715) | 67 | 18.5 | 55 | 14.00 | 3.2 | 4.5 | 4 | Перевозка цемента |
| 4-осный крытый вагон-хоппер для зерна (модель 11-739) | 65 | 22 | 93 | 13.90 | 3.18 | 4.38 | 4 | Перевозка зерна |
| 4-осный крытый вагон-хоппер для минеральных удобрений (модель 11-740) | 64 | 22 | 73 | 13.85 | 3.16 | 4.35 | 4 | Перевозка удобрений |
| 4-осный вагон для гранулированных полимеров (модель 17-495) | 72 | 28 | 146 | 14.00 | 3.2 | 4.5 | 4 | Перевозка полимеров |
| 4-осный вагон для гранулированных полимеров (модель 17-495) | 60 | 24 | 130 | 14.00 | 3.2 | 4.5 | 4 | Перевозка полимеров |

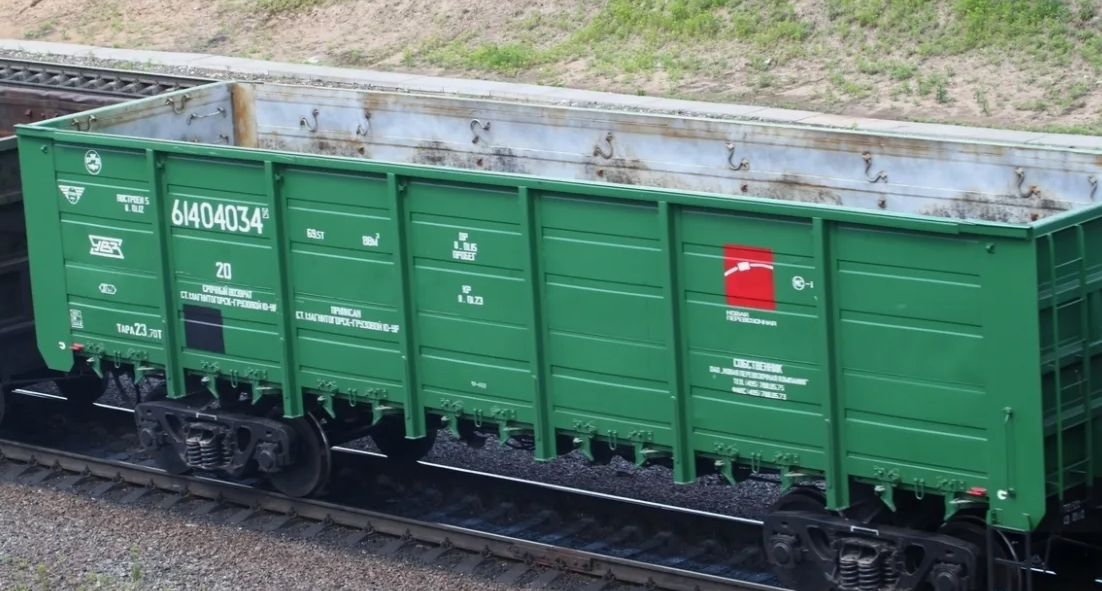

Полувагоны
Полувагоны используются для перевозки сыпучих и габаритных грузов. Грузоподъемность полувагона, как правило, выше, чем у крытых вагонов, и может достигать 225 тонн. Вес порожнего полувагона также имеет значение, так как он влияет на общую массу состава. Например, 8-осные полувагоны имеют массу тары 43,3 тонны и объем кузова 137,5 м³. Это позволяет эффективно транспортировать уголь, руду и строительные материалы.
| Тип вагона | Грузоподъемность (т) | Масса тары (т) | Объем кузова (м³) | Длина вагона (м) | Ширина вагона (м) | Высота вагона (м) | Количество осей | Назначение |
|---|---|---|---|---|---|---|---|---|
| 8-осный полувагон | 225 | 43.3 | 137.5 | 15.50 | 3.3 | 4.7 | 8 | Перевозка угля |
| 6-осный цельнометаллический полувагон | 94 | 31 | 104 | 14.00 | 3.2 | 4.4 | 6 | Перевозка руды |
| 4-осный цельнометаллический полувагон (модель 12-1000) | 69 | 22 | 73 | 13.80 | 3.15 | 4.3 | 4 | Перевозка строительных материалов |
| 4-осный полувагон (модель 12-753) | 69 | 22.5 | 74 | 13.90 | 3.18 | 4.35 | 4 | Перевозка строительных материалов |
| 4-осный цельнометаллический полувагон с глухим кузовом (модель 12-1505) | 69 | 21.1 | 76 | 14.00 | 3.19 | 4.4 | 4 | Перевозка строительных материалов |
| 4-осный вагон для среднетоннажных контейнеров (модель 13-Н001) | 33 | 21 | — | 12.50 | 3.12 | 4.2 | 4 | Перевозка контейнеров |
| 4-осный цельнометаллический полувагон для технологической щепы (модель 22-478) | 58 | 25.85 | 135 | 13.70 | 3.22 | 4.45 | 4 | Перевозка щепы |
| 4-осный полувагон-хоппер для горячих окатышей (модель 20-471) | 65 | 23 | 42 | 13.60 | 3.16 | 4.5 | 4 | Перевозка горячих окатышей |
| 4-осный хоппер-дозатор с переходной площадкой | 76 | 24 | 44.5 | 14.20 | 3.21 | 4.6 | 4 | Перевозка сыпучих материалов |

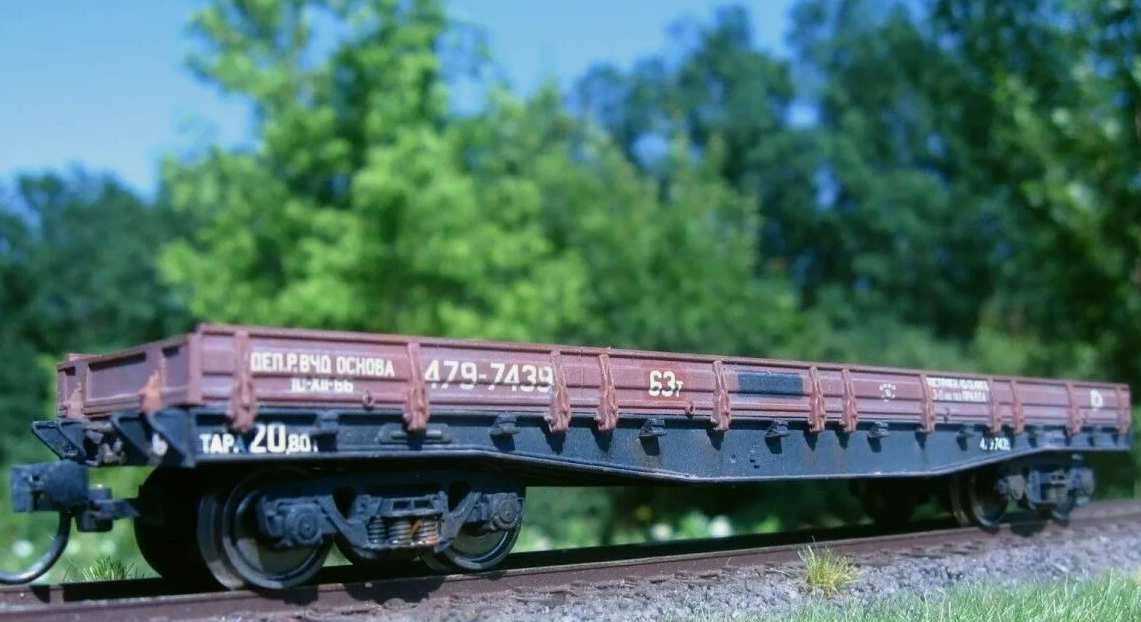

Платформы
Платформы предназначены для перевозки крупногабаритных и тяжеловесных грузов, таких как контейнеры, автомобили и оборудование. Объем железнодорожного вагона в случае платформы может быть не так важен, как ее грузоподъемность и размеры. Например, 4-осные платформы с металлическими бортами имеют грузоподъемность 70 тонн и массу тары 20,9 тонн. Длина вагона платформы может достигать 14,5 метров, что позволяет перевозить крупные грузы.
| Тип вагона | Грузоподъемность (т) | Масса тары (т) | Объем кузова (м³) | Длина вагона (м) | Ширина вагона (м) | Высота вагона (м) | Количество осей | Назначение |
|---|---|---|---|---|---|---|---|---|
| 4-осная платформа с металлическими бортами (модель 13-401) | 70 | 20.9 | — | 14.5 | 3.3 | 4.5 | 4 | Перевозка контейнеров и оборудования |
| 4-осная платформа с металлическими бортами | 66 | 21 | — | 14.2 | 3.2 | 4.4 | 4 | Перевозка контейнеров и оборудования |
| 4-осная платформа (модель 23-4000) | 56 | 34 | — | 13.8 | 3.1 | 4.3 | 4 | Перевозка тяжелых машин и техники |
| 4-осная платформа (модель 13-935) | 73 | 27 | — | 14.6 | 3.4 | 4.6 | 4 | Перевозка тяжелых машин и техники |
| 6-осная платформа для трансформатора (модель 13-435) | 93 | 29 | — | 15.2 | 3.5 | 4.7 | 6 | Перевозка трансформаторов |
| 4-осная платформа для колесных пар | 70 | 24 | — | 13.9 | 3.2 | 4.4 | 4 | Перевозка колесных пар |
| 4-осная платформа для большегрузных контейнеров (модель 13-470) | 60 | 22 | — | 14.3 | 3.2 | 4.4 | 4 | Перевозка контейнеров |
| 4-осная платформа для контейнер-цистерн (модель 13-4012-09) | 72 | 18.24 | — | 14.1 | 3.2 | 4.4 | 4 | Перевозка контейнеров-цистерн |
| 4-осная двухярусная платформа для легковых автомобилей (модель 13-479) | 20 | 26 | — | 13.7 | 3.1 | 4.3 | 4 | Перевозка автомобилей |

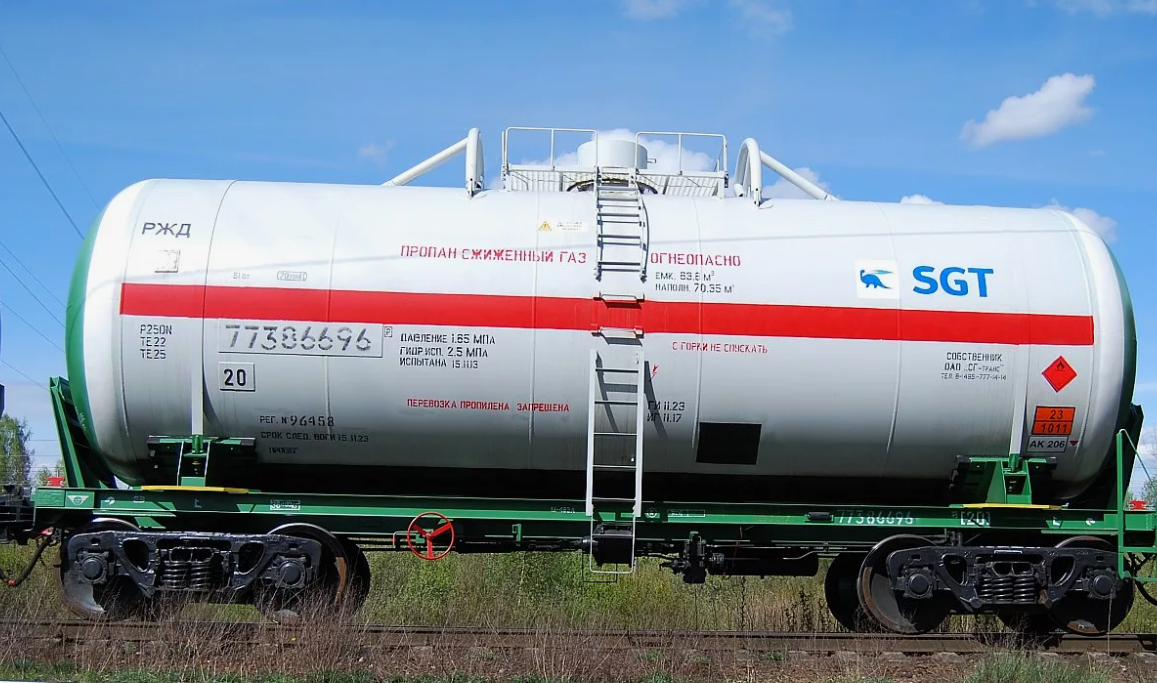

Цистерны
Цистерны используются для транспортировки жидких и газообразных грузов. Объем железнодорожной цистерны играет ключевую роль в определении ее вместимости. Например, 8-осные цистерны для нефтепродуктов имеют объем 140 м³ и грузоподъемность 120 тонн. Длина цистерны железнодорожной может варьироваться, но обычно составляет около 15 метров. Вес жд цистерны также важен для расчета общей массы состава.
| Тип вагона | Грузоподъемность (т) | Масса тары (т) | Объем кузова (м³) | Длина вагона (м) | Ширина вагона (м) | Высота вагона (м) | Количество осей | Назначение |
|---|---|---|---|---|---|---|---|---|
| 8-осная цистерна для нефтепродуктов (модель 15-871) | 120 | 48.8 | 140 | 15.00 | 3.3 | 4.5 | 8 | Перевозка нефтепродуктов |
| 8-осная цистерна для нефти (модель 15-880) | 125 | 51 | 159 | 15.50 | 3.3 | 4.7 | 8 | Перевозка нефти |
| 4-осная цистерна для бензина и светлых нефтепродуктов (модель 15-869) | 62 | 23.5 | 88.6 | 13.80 | 3.2 | 4.4 | 4 | Перевозка бензина |
| 4-осная цистерна для бензина с переходной площадкой (модель 15-1427) | 60 | 23.4 | 73.1 | 13.90 | 3.18 | 4.35 | 4 | Перевозка бензина |
| 4-осная цистерна для вязких нефтепродуктов (модель 15-1566) | 63.5 | 24.23 | 73.17 | 14.00 | 3.19 | 4.4 | 4 | Перевозка нефтепродуктов |
| 4-осная цистерна для цемента (модель 15-1405) | 61 | 24.15 | 62.36 | 13.70 | 3.22 | 4.45 | 4 | Перевозка цемента |
| 4-осная цистерна для серной кислоты (модель 15-1401) | 60 | 21.6 | 32.68 | 13.60 | 3.16 | 4.5 | 4 | Перевозка серной кислоты |
| 4-осная цистерна для олеума (модель 15-1402) | 60 | 21.7 | 32.7 | 13.85 | 3.16 | 4.35 | 4 | Перевозка олеума |
| 4-осная цистерна для олеума с переходной площадкой (модель 15-Ц857) | 50 | 24.7 | 26 | 14.00 | 3.2 | 4.5 | 4 | Перевозка олеума |
| 4-осная цистерна для слабой азотной кислоты (модель 15-1404) | 61.5 | 22.33 | 46.86 | 13.80 | 3.15 | 4.3 | 4 | Перевозка азотной кислоты |
| 4-осная цистерна для соляной кислоты (модель 15-1554) | 62 | 22.5 | 54.06 | 13.90 | 3.18 | 4.35 | 4 | Перевозка соляной кислоты |
| 4-осная цистерна для меланжа (модель 15-1514) | 62 | 21.84 | 44.8 | 13.70 | 3.22 | 4.45 | 4 | Перевозка меланжа |
| 4-осная цистерна для фенола (модель 15-898) | 62 | 23.4 | 62.39 | 14.00 | 3.2 | 4.5 | 4 | Перевозка фенола |
| 4-осная цистерна для этиловой жидкости (модель 15-1414) | 60.65 | 22.24 | 38.7 | 13.80 | 3.15 | 4.3 | 4 | Перевозка этиловой жидкости |
| 4-осная цистерна для пропана (модель 15-1407) | 22.9 | 35.2 | 54 | 13.60 | 3.16 | 4.5 | 4 | Перевозка пропана |
| 8-осная цистерна для аммиака (модель 15-1581) | 92.3 | 77 | 161.5 | 15.50 | 3.3 | 4.7 | 8 | Перевозка аммиака |
| 4-осная цистерна для аммиака (модель 15-1597) | 43 | 38.4 | 75.5 | 14.20 | 3.21 | 4.6 | 4 | Перевозка аммиака |
| 4-осная цистерна для хлора (модель 15-1556) | 57.5 | 29.4 | 46 | 13.70 | 3.22 | 4.45 | 4 | Перевозка хлора |
| 4-осная цистерна для патоки (модель 15-1413) | 62 | 22.26 | 46.11 | 13.90 | 3.18 | 4.35 | 4 | Перевозка патоки |
| 4-осная цистерна для молока (модель 15-886) | 31.2 | 23.3 | 30.24 | 13.80 | 3.15 | 4.3 | 4 | Перевозка молока |
| 4-осная цистерна для молока с переходной площадкой (модель 15-Ц858) | 26 | 26 | 25.2 | 13.60 | 3.16 | 4.5 | 4 | Перевозка молока |
| 4-осная цистерна для спирта (модель 15-1454) | 59 | 23.2 | 73.1 | 13.70 | 3.22 | 4.45 | 4 | Перевозка спирта |
| 4-осная цистерна для виноматериалов (модель 15-1593) | 63 | 25 | 60.67 | 13.85 | 3.16 | 4.35 | 4 | Перевозка виноматериалов |
| 4-осная цистерна для виноматериалов (модель 15-1535) | 57.5 | 25.8 | 61.17 | 14.00 | 3.19 | 4.4 | 4 | Перевозка виноматериалов |
| 4-осная цистерна для жёлтого фосфора (модель 15-1412) | 59 | 21.4 | 38.7 | 13.80 | 3.15 | 4.3 | 4 | Перевозка жёлтого фосфора |
| 4-осная цистерна для кальцинированной соды (модель 15-884) | 54 | 31.3 | 101.57 | 14.00 | 3.2 | 4.5 | 4 | Перевозка кальцинированной соды |
| 4-осная цистерна для поливинилхлорида (модель 15-1498) | 55.5 | 30 | 99.2 | 14.00 | 3.2 | 4.5 | 4 | Перевозка поливинилхлорида |
| 4-осная цистерна для расплавленной серы (модель 15-1482) | 62 | 25.8 | 38.5 | 13.80 | 3.15 | 4.3 | 4 | Перевозка расплавленной серы |
| 4-осная цистерна для пасты сульфанола (модель 15-1565) | 62 | 26 | 55.2 | 13.90 | 3.18 | 4.35 | 4 | Перевозка пасты сульфанола |
| 4-осная цистерна для жидкого пека (модель 15-1532) | 60 | 27.5 | 54.4 | 14.00 | 3.19 | 4.4 | 4 | Перевозка жидкого пека |
| 4-осная цистерна для нафталина (модель 15-1536) | 50.8 | 28.3 | 52.5 | 13.70 | 3.22 | 4.45 | 4 | Перевозка нафталина |
| 4-осная цистерна для ядохимикатов (модель 15-1538) | 60 | 23.2 | 44.8 | 13.80 | 3.15 | 4.3 | 4 | Перевозка ядохимикатов |
| 4-осная цистерна для винилхлорида (модель 15-1421) | 58.4 | 28.8 | 73 | 14.00 | 3.2 | 4.5 | 4 | Перевозка винилхлорида |
| 8-осная цистерна для порошкообразных грузов (модель 15-1445) | 119 | 52.7 | 130 | 15.00 | 3.3 | 4.5 | 8 | Перевозка порошкообразных грузов |
| 4-осная цистерна для сжиженных углеводородных газов (модель 15-1200) | 31 | 36 | 50 | 13.60 | 3.16 | 4.5 | 4 | Перевозка сжиженных углеводородных газов |
Вагоны повышенной вместимости (узкая колея)
| Тип вагона | Грузоподъемность (т) | Масса тары (т) | Объем кузова (м³) | Длина вагона (м) | Ширина вагона (м) | Высота вагона (м) | Количество осей | Назначение |
|---|---|---|---|---|---|---|---|---|
| Платформа, модель Laas | 54 | 26 | — | 14.00 | 3.2 | 4.5 | 4 | Перевозка тяжелых грузов |
| Платформа, модель Laas | 54.5 | 25.5 | — | 14.00 | 3.2 | 4.5 | 4 | Перевозка тяжелых грузов |
| Платформа, модель Laaps | 55 | 25 | — | 14.10 | 3.2 | 4.5 | 4 | Перевозка тяжелых грузов |
| Платформа, модель TWA 1060 (RV) | 56 | 24 | — | 14.20 | 3.2 | 4.5 | 4 | Перевозка тяжелых грузов |
| Платформа, модель TWA 850 (RV) | 44 и 36 | 28 | — | 14.30 | 3.2 | 4.5 | 4 | Перевозка тяжелых грузов |
| Платформа, модель TWA 800 (RV) | 47.5 и 39.5 | 24.5 | — | 14.40 | 3.2 | 4.5 | 4 | Перевозка тяжелых грузов |
| 4-осный вагон, модель Habis-2 | 51 | 29 | 163 | 14.50 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Habbins-15 | 56 и 64 | 26 | 167 | 14.60 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Habis-6/8 (Trapo) | 50 и 58 | 32 | 152 | 14.70 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Habbins-14 | 56 и 64 | 26 | 173 | 14.80 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Habins-12 | 62 и 54 | 27.5 | 180 | 14.90 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Habis-9 | 52.5 | 27.5 | 182 | 15.00 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Habbiks10 | 43 | 30 | 188 | 15.10 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Sins | 54 и 62 | 28 | 166 | 15.20 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Hirrs-6 | 56 и 64 | 26 | 2×109 | 15.30 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Himrrs (HMR) | 48.5 | 31.5 | 2×111 | 15.40 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Hmrrs (HMR2) | 47.5 | 32.5 | 2×130 | 15.50 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Laaims (JR) | 53 и 63 | 27 | 2×92.5 | 15.60 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Hirrs (HRP) | 46.5 | 33.5 | 2×105 | 15.70 | 3.2 | 4.5 | 4 | Перевозка объемных грузов |
| 4-осный вагон, модель Laakklps | 47 | 33 | 2×85.5 | 15.80 | 3.2 | 4.5 | 4 |
